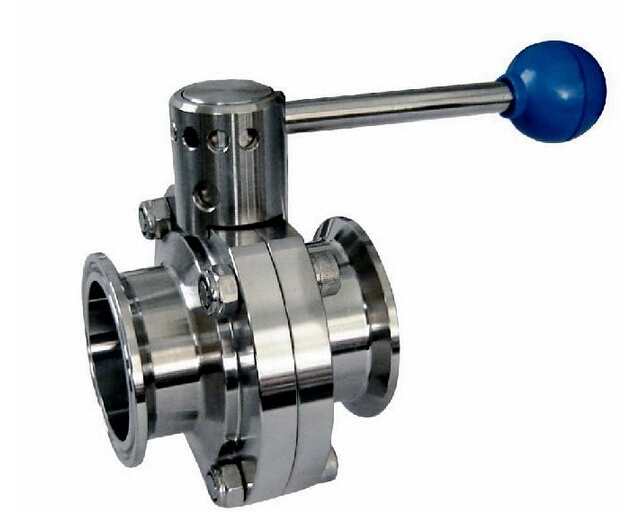

快装蝶阀的不平衡力矩

流体流过快装蝶阀时会对阀板产生一个不平衡力矩，其原因进行解析说明。
当阀板处于全闭位置时，由于阀板前后的压差，流体对阀板上面部分的作用力与阀板下面部分的作用力相等，因此作用在阀板上的合力矩为零，即不平衡力矩为零。
但是当阀板从全闭位置开始开启后，由于阀板下面部分的流线平滑，流体阻力小，而上面部分流线曲折，流体不易通过，流体阻力大，因此阀前压力沿着阀板的分布是自上而下减小，阀后压力则沿着阀板自下而上减小。这样作用在阀板上的合力矩不为零，形成一个使阀板趋向关闭的不平衡力矩。

蝶阀不平衡力矩的大小与蝶阀的口径Dg,阀板前后压差△p有关。

目前，快装蝶阀己向大口径、高压差发展，为了减小不平衡力矩，唯一的办法就是减小转矩系数，为此对蝶阀阀板形式作了改进，出现了低转矩系数的阀板。
