卫生级蝶阀

您当前的位置:网站首页>>产品中心>>卫生级阀门系列>>卫生级蝶阀

卫生级蝶型球阀、卫生级快装蝶阀

卫生级蝶型球阀、卫生级快装蝶阀

产品说明:

卫生级快装蝶阀也可以作为截断阀的功能来使用,因具有精准的调节或截断及功能。目前蝶阀在低压大中口径管道上的使用越来越多。卫生级快装蝶阀的密封性能好,开启容易。蝶阀的连接形式有法兰、螺纹、快装、焊接式,驱动可采用手动、电动、液动、气动等形式。

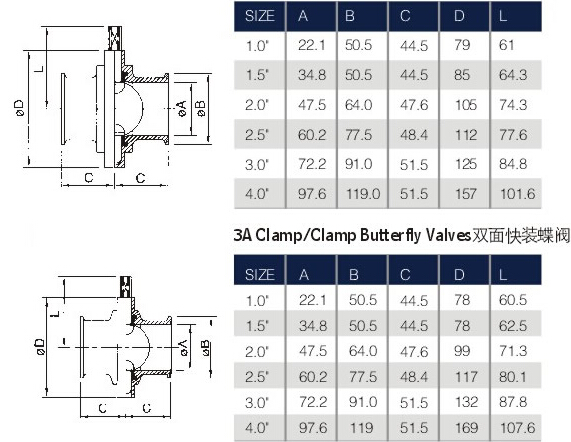

卫生级快装蝶阀结构尺寸图



加工定制 品牌 科权 型号 咨询卖家
材质 不锈钢 连接形式 快装 结构形式 杠杆式
适用介质 压力环境 常压 工作温度 常温
标准 国标 流动方向 单向 驱动方式 手动
【卫生级快装蝶阀特点及选用】
它具有90度旋转快速开启关闭的特点,而且重量轻,结构尺寸小(尤其是对夹式蝶阀)等优点。但它密封性能不如闸阀可靠,故在石化生产装置上应用的并不多。但随着石化生产装置的大型化,用蝶阀代替闸阀是必然趋势。目前,许多生产厂都在开发生产双偏心或三偏心高性能金属硬密封蝶阀,它们较好地解决了热胀补尝和磨损补尝的问题,因此,它们也开始逐渐用于油品、油气竹道上。但由于双偏心或三偏心蝶板在介质压力的作用下会产生逆密封方向的扭矩而导致蝶阀关闭不严,因此它仍受介质压力和管子直径的限制。可能在不久的将来,蝶阀会在一定范围内代替闸阀。
    ①这种阀门具有轻巧的特点。比其他阀门要节省许多材料,且结构简单、开闭迅速(只需旋转90度)。
    ②切断和节流都能用。
    ③流体阻力小;操作省力。
    ④在工业生产中,蝶阀日益得到广泛的使用。但它用料单薄,经不起高压、高温,通常只用于风路、水路和某些气路。
    ⑤卫生级快装蝶阀可以制成很大口径。大口径蝶阀,往往用涡轮一蜗杆或电力、液压来传动。
    ⑥密封性能不如闸阀可靠,在某些条件下可以代替闸阀。能够使用媒阀的地方,最好不要使用闸阀,因为蝶阀比闸阀要经济。而且调节流旦的性能也要好。对于设计压力较低、管道直径较大。要求快速启闭的场合一般选用蝶阀。
    【卫生级快装蝶阀的分类】
    就快装蝶阀本身来说,根据其结构的不同,又分许多不同的类型。不同的类型,具有不同的特点,适用工况条件也有所不同。
    根据阀体的制造型式不同,蝶阀分为铸造、锻焊、板焊蝶阀等型式。特点及应用同闸阀部分。
    根据阀板的结构型式不同,蝶阀可分为中轴式蝶阀、双偏心蝶阀、三偏心蝶阀等型式。中轴式蝶阀存在密封死角,且不能补偿热膨胀和摩擦磨损,因此常与软密封结构配合用于大直径且介质为D类流体的场合;与中轴式蝶阀相反,三偏心蝶阀通过结构上的处理,消除度结构上的密封死角,且能补偿热膨胀和摩擦磨损,因此常用于重要场合。但该阀门加工难度大,一旦加工精度不能保证,反而会造成密封不好的情况;双偏心蝶阀的特点和性能正好介于中轴式蝶阀和三偏心蝶阀之间。
    根据阀杆型式的不同,快装蝶阀分为常规阀杆式、延伸阀杆式和轨道阀杆式等型式。特点及应用同闸阀部分。其中,闸阀中不包括轨道阀杆式。轨道阀杆式是配合一些制造商的专利蝶阀而特制的。
    根据阀座材料的不同,快装蝶阀分为软密封蝶阀和硬密封蝶阀两种型式。一般情况下,软密封蝶阀价格便宜,密封效果好,但不能用于高温的情况下(取决于所采用的非金属阀座材料的耐温性),也不宜用于可燃有毒介质,同时要求具有防静电结构。否则.就应采用金属硬密封蝶阀。
    根据与管道的连接方式不同,卫生级快装蝶阀分为双法兰连接、对焊连接、支耳型连接、对夹式连接等型式。就双法兰连接和对夹式连接相比,后者结构尺寸小,重量轻,但承受外力的能力较低,装配难度大,精度低,故不宜用于要求较高或温度和压力较高的场合;穿孔式支耳型连接的特点和应用则介于双法兰连接和对夹式连接之间。

卫生级蝶型球阀
卫生级蝶型球阀简称卫生级球阀,球阀带有旋球的一种手动阀门,能手动启闭阀门。按结构的密封作用,有浮动与固定球阀两种,浮动球阀依靠介质压力实现球体压紧出口端阀座上,而其作用压力和通径会有一些限制。固定球阀的位置固定,密封主要是以弹簧和介质作用力使阀座压力转向球体。
卫生级蝶型球阀的结构新颖、重量轻、流体阻力小、启闭迅速、密封性能好,维修保养简单。

品牌 科权 型号 卫生级蝶形球阀 材质 不锈钢
连接形式 内螺纹 结构形式 固定球球阀 公称通径 因客户而定(mm)
适用介质 蒸汽 压力环境 高压 工作温度 高温
标准 国标 流动方向 双向 驱动方式 手动
壳体材料:不锈钢
执行标 准: ISO、DIN、IDF、SMS、3A等
采用材 质: 不锈钢sus304和sus316L
质量要 求: 卫生级蝶阀球阀需用严格的抛光设备进行处理,让表面精密度细致
密 封  圈:三元乙丙(EPDM)、NBR、聚四氟乙烯(PTFE)、氟橡胶(FPM)
工作压力: 1.0Mpa
工作温度: -10℃+150℃
应用范围: 广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业
对外加工: 可以按用户要求来图、来样加工非标产品
重 量:以产品理论重量为准
适用介质:气体、液体、蒸汽
连接形式:插销,焊接,螺纹,卡箍

【卫生级蝶形球阀结构特点】
    该产品由阀体、扳手、球、阀杆、密封圈填料组成。扳动扳手带动阀杆,转动球体的位置进行开关、球体与阀座密封,阀座有两种:一种是弹性阀座,一种是金属阀座。
    蝶形球阀可以是两通的,也可以是三通或四通的。通道可以是直通,也可以带缩口。二通阀、三通阀、四通阀的主要零件是相同的。
    蝶形球阀材质为铜、铸铁、铸钢、不锈钢。
    铁制和铜制球阀(GB/T 15185-94)
    该卫生级球阀为法兰连接、内螺纹、快装连接形式,球阀公称通径DN8-300mm,公称压力≤1.6mpa灰铸铁制、PN≤4.OMPa的球墨铸铁制PN≤2.5MPa的可锻铸铁制及PN<2.5合金制。法兰和对焊连接钢制球阀(GB12237-89)
    该阀为法兰和对焊连接,公称压力PNI. 6~1OMPa,公称通径DN10~500mm的钢制球阀,适用于工业管道和设备上。
