卫生级蝶阀

您当前的位置:网站首页>>产品中心>>卫生级阀门系列>>卫生级蝶阀

卫生级蝶阀

卫生级蝶阀

产品说明:

阀门名称: 卫生级不锈钢快装蝶阀
加工定制:是
阀门品牌:科权流体设备
连接形式:快装
结构形式:杠杆式 垂直板式
适用介质:水
压力环境:常压
密封形式:软密封型
工作温度:常温
执行标准:国标 德标
流动方向:单向
驱动方式:手动
结构形式:固定球球阀
类型(通道位置):直通式
阀门型号: D81X
阀门口径: DN25-DN300
阀门压力: 1.6MPa
阀门材质: SS304、SS316、SS316L、不锈钢
阀门认证: ISO9001:2000
采用标准
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

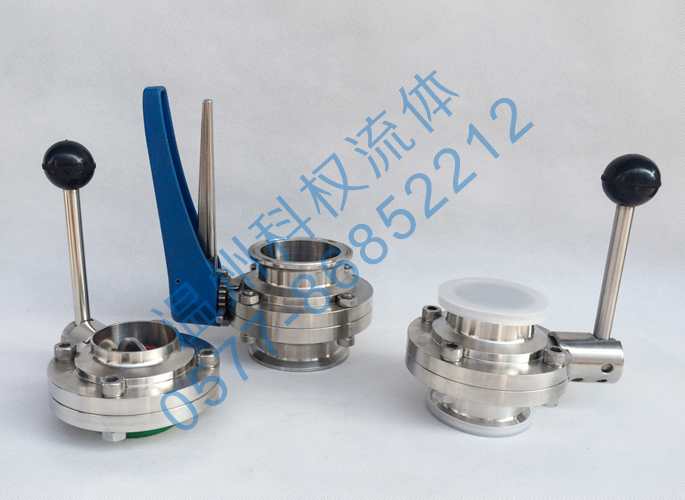

·卫生级不锈钢快装蝶阀产品详情
卫生级不锈钢快装蝶阀以先进标准的电子抛光技术,使阀门表面更加光滑清洁,不会在时间使用时出现介质积存区域,更可以有效避免潜在的污染。阀门装拆方便,停机维修时间快,能最大程度来缩短。本品主要用于乳制品、食品、制药、啤酒、化妆品、洁净蒸汽、饮料、生化工业过程控制场合。。
卫生级不锈钢快装蝶阀其主要特点为:
1、结构新颖、设计合理、操作简单,重量轻,启闭快速敏捷。
2、操力矩小,装拆方便,使用灵巧。
3、能在任意位置来选择安装,保养方便。
4、密封材料具有耐老化、耐腐蚀,使用寿命长的优点。
·快装蝶阀工作原理
快装蝶阀是是以圆形蝶板来作为启闭件,使用阀杆来旋转启闭和调节流体通道的一种阀门,蝶阀的蝶板安装在管道的直径方向。蝶阀阀体在圆柱形通道内,圆盘形蝶板可以围绕轴线来旋转,标准的旋转角度为0°~90°左右,旋转在90°时会达到全开状态。
阀门在完全开启时,具有很小的流阻,当开启方向在15°至70°时,可以进行快速的流量控制,所以在大口径的调节时,蝶阀应该范围非常广。这种蝶阀的阀板有擦拭式运动功能,在焊接蝶阀时可用带有悬浮固定颗粒的介质,按照密封件的强度高低也可应用于粉状和颗粒状介质。
不锈钢快装蝶阀主要技术参数

公称通径

DN(mm)

15~150

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、蒸气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。

连接方式

快装式、卡箍式、外螺纹、焊接式等

不锈钢快装蝶阀主要零件的材质

零件名称

材料

阀体

304、316、316L

蝶板

304、316、316L

密封圈

硅橡胶、氟橡胶、聚四氟

阀杆

304、316、316L

填料

硅橡胶、氟橡胶、聚四氟

上一个产品:卫生级蝶阀、止回阀
下一个产品:鸭嘴蝶阀
