卫生级蝶阀

您当前的位置:网站首页>>产品中心>>卫生级阀门系列>>卫生级蝶阀

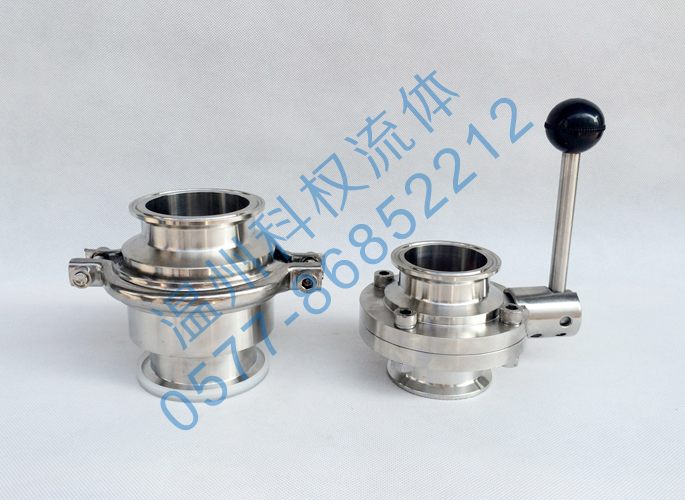

不锈钢快装止回阀、快装蝶阀

不锈钢快装止回阀、快装蝶阀

产品说明:

品牌:科权流体设备
种类:立式止回阀
材质:不锈钢
结构形式:卡箍
连接形式:快装
结构形式:升降式
公称通径:19--102(mm)
适用介质:弱酸碱介质
形态:球式
压力环境:常压
标准:国标
连接形式:焊接式 螺纹式 卡箍式
压力环境:低压
驱动方式:脉冲
阀门形态:柱塞式
适用介质:各种高腐蚀化学介质
流动方向:单向
加工定制:是
卫生级止回阀
主要应用于食品、饮料、酿酒、纯水、制药、化妆品、饮料、化学制品工业中。
不锈钢快装止回阀产品详情
启闭件(阀瓣)借介质作用力,自动阻止介质逆流的阀门,称为单向阀、逆向阀、止回阀。通俗地讲,不锈钢快装止回阀是介质顺流时开启、介质逆流时关闭的自动阀门。控制介质流的这种方式被用来防止介质倒流,以便泵在停止运转之后维持初始状态,使往复式泵和压缩机能运行.并防止驱使备用的旋转式泵和压缩机装置反转。不锈钢快装止回阀还可用于给其中的重力可能升至超过主系统压力的辅助系统提供补给的管路上。
(1)不锈钢快装止回阀阀的用途
管路中凡是不允许介质逆流的场合均需要安装止回阀。止回阀的参数范围如下:公称尺)DN10-1800;公称压力PN6-420;工作温度T≤550℃。
(2)不锈钢快装止回阀的种类
止回阀的种类很多,综合分类如下:
(3) 不锈钢快装止回阀的结构
①立式快装止回阀如图所示,阀瓣沿着阀座中心线做升降运动,其阀体与截止阀阀体完全一样,可以通用在阀瓣导向筒下部或阀盖异向套筒上部加工出一个泄压孔。当阀瓣上升时,通过泄压孔排出套筒内的介质,以减小阀瓣开启时的阻力。该阀门的流体阻力较大,只能装在水平管道上。如在阀瓣中部设代辅助弹簧,阀瓣在弹簧力的作用下关闭,则可安装在任何位置。
快装止回阀的工作原理
快装止回阀完全不需外部压力来控制的一种流体自控阀门,若遇到流体的压力高于弹簧的抽吸压力状况时,阀门会自主的开启,两种流体作用力若出现小于弹簧压力时,阀门会自动关闭。高出的逆向压力也会促阀门全部关闭。
阀门材质介绍
阀体材质:(与介质接触部分)304/316L
口径范围:DN25-DN100 1"-4"
开启压力:DN25(1") 0.3bar
DN32-DN40(11/4"-11/2") 0.2bar
DN50-DN100(2"-4") 0.1bar
最大压力:10bar
最高温度:120℃(EPDM)
最低温度:-10℃
表面处理:切削:Ra1.6-3.2μm (德国DMG)CNC切削中心、加工中心生产加工
密封圈材料
标配:三元乙丙橡胶(EPDM)
选配:硅橡胶(Silicon)、氟橡胶(FPM)
连接方式
与管道或设备连接的方式均按DN11850、IDF/ISO、SMS国际标准尺寸制造,保障与进口设备的连接和互换

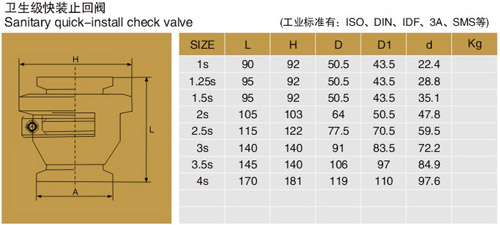

不锈钢快装止回阀结构图

上一个产品:鸭嘴蝶阀
下一个产品:不锈钢螺纹蝶阀
